WALTER Toolstudio圆弧铣刀磨削编程步骤

admin · 发表于 6 天前

本文介绍了在 WALTER Toolstudio（Helitronic Toolstudio）软件中完成圆弧铣刀从新建程序到最终碰撞检查的完整编程流程。全文按六大步骤展开，每步配有操作界面截图与说明。

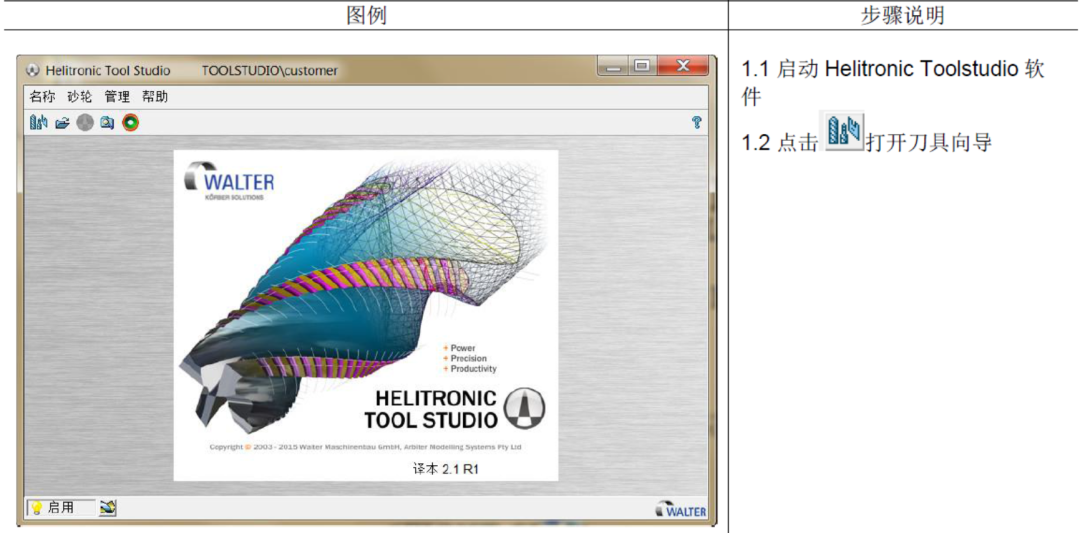

一、进入软件页面1.1启动 Helitronic Toolstudio 软件。1.2点击「打开刀具向导」，进入刀具设计向导界面。

这是整个编程流程的入口，启动软件后通过刀具向导引导用户逐步完成铣刀参数的定义。

二、铣刀具向导：新建铣刀加工程序

[color=var(--color-fg-default)]这是最核心的参数定义阶段，共包含 12 个子步骤：

[td]

步骤	内容	说明

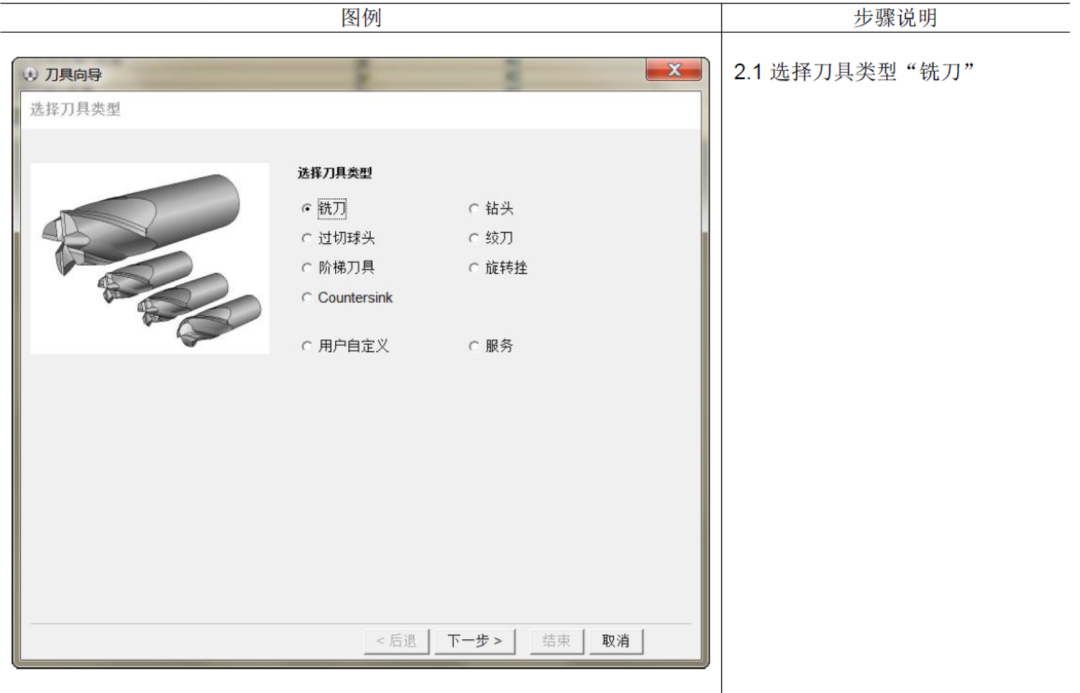

2.1	选择刀具类型	选择「铣刀」

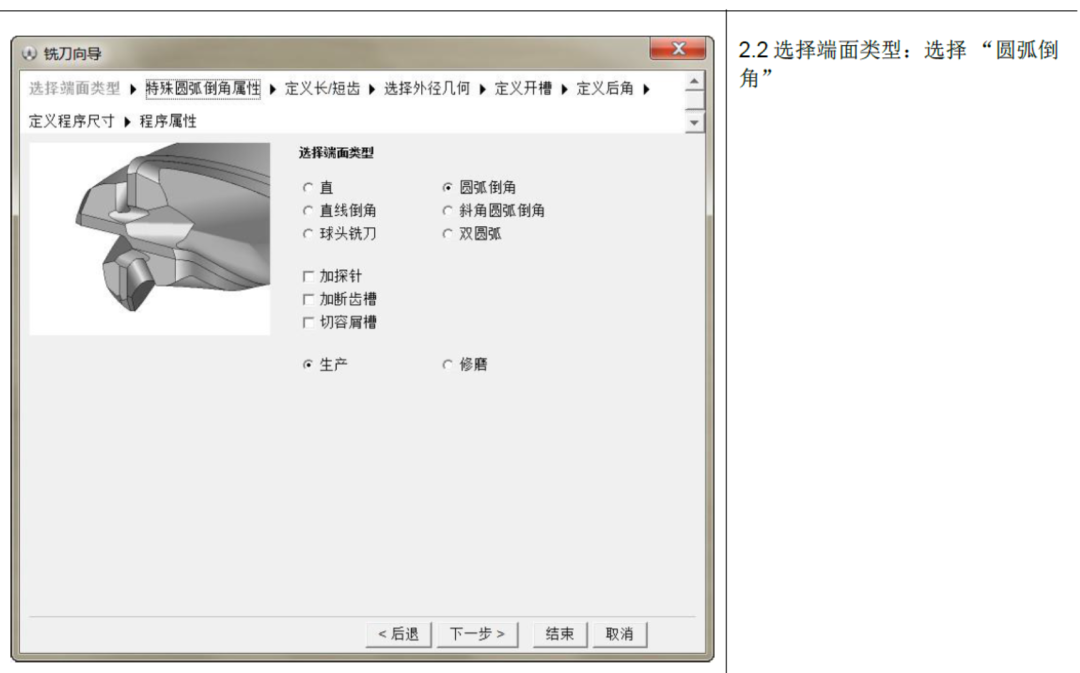

2.2	选择端面类型	选择「圆弧倒角」

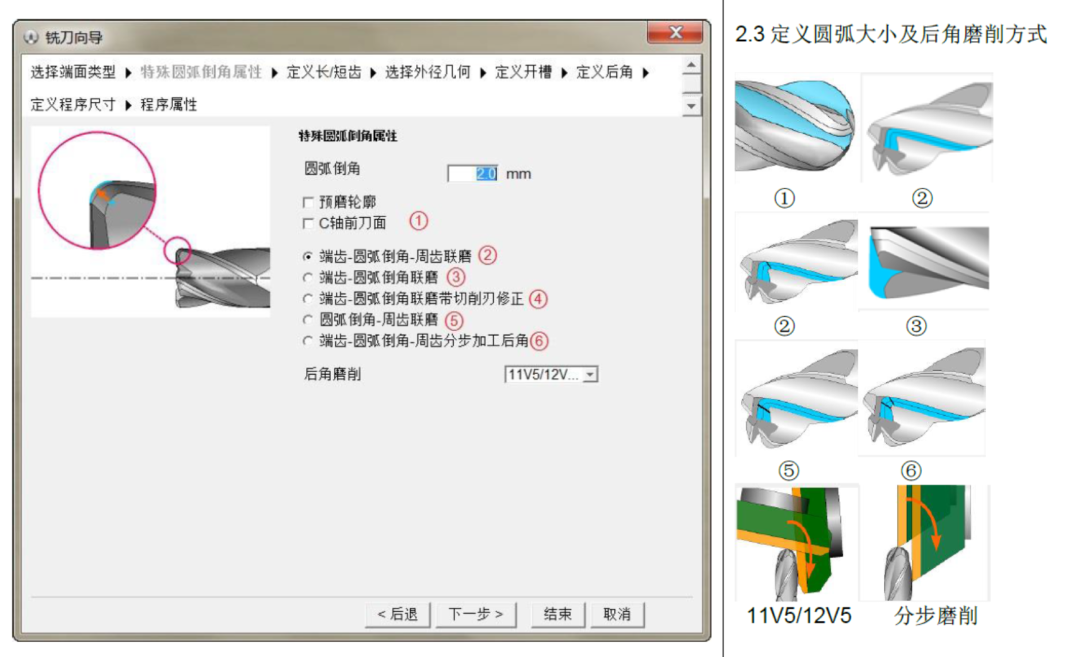

2.3	定义圆弧大小及后角磨削方式	可选择分步磨削（如 11V5/12V5）等

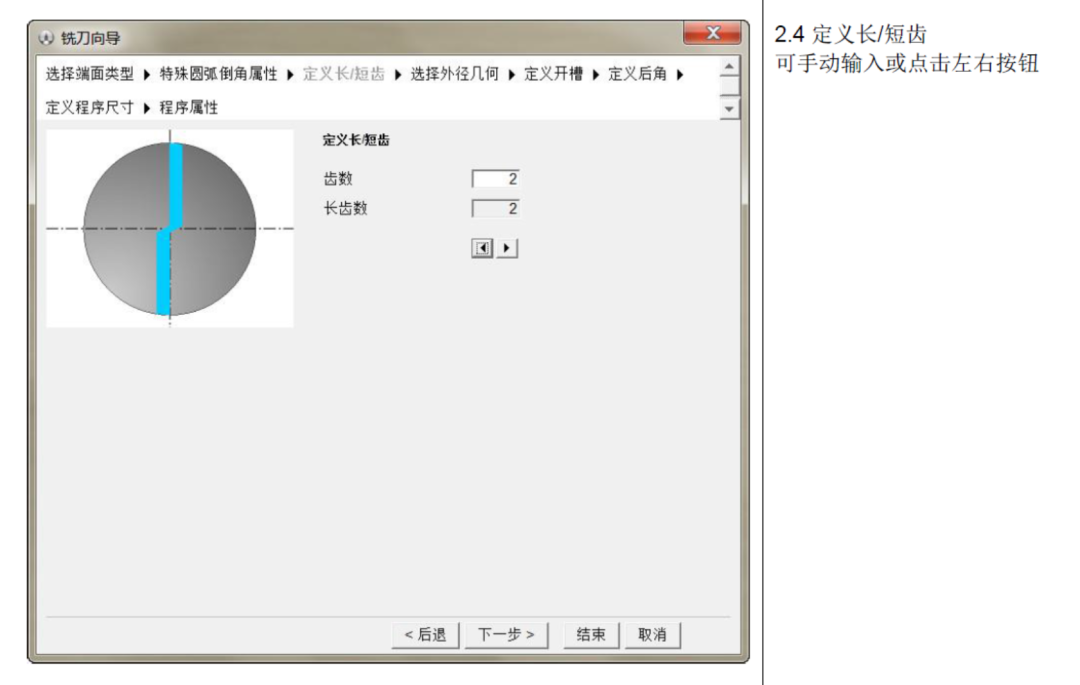

2.4	定义长/短齿	手动输入或点击按钮设置

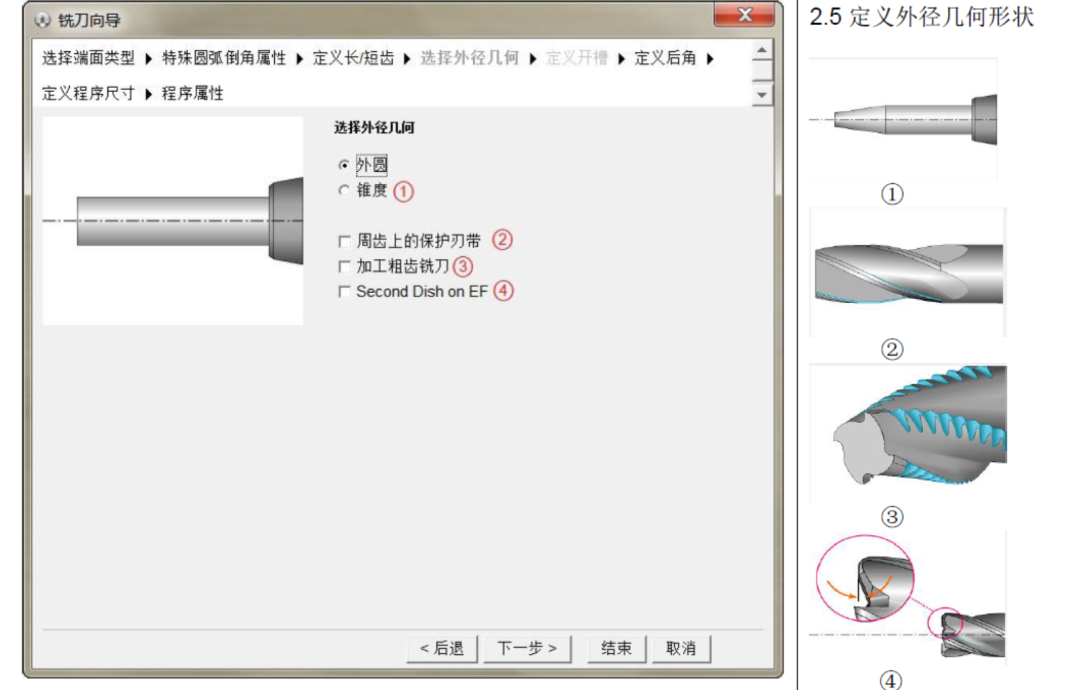

2.5	定义外径几何形状	设置刀具外径相关参数

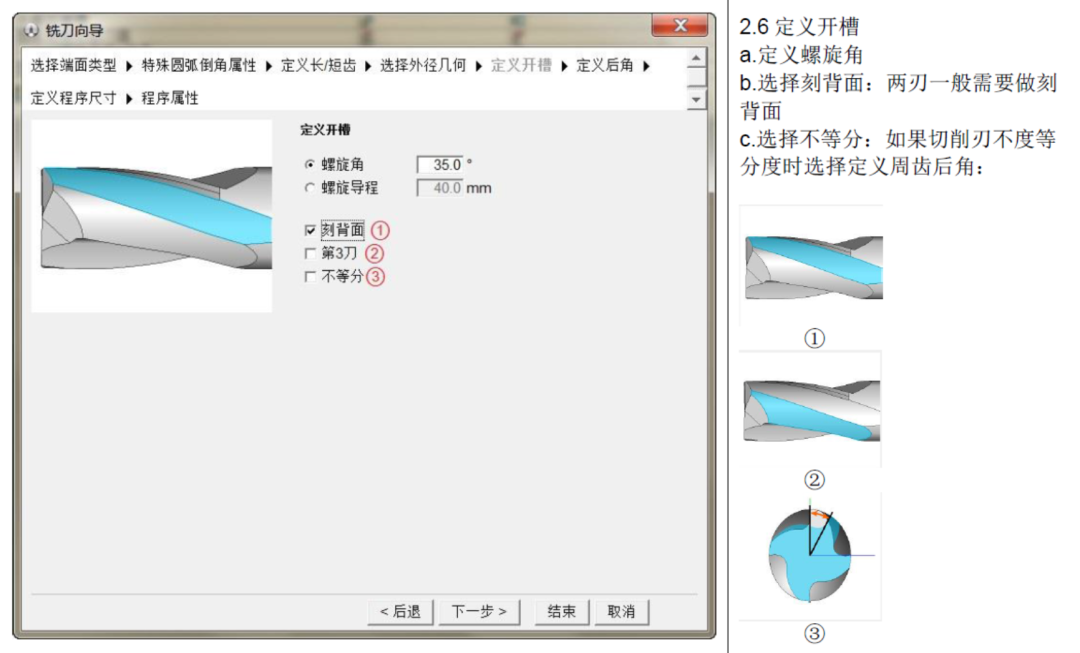

2.6	定义开槽	包括螺旋角、刻背面（两刃需刻背面）、不等分、周齿后角等

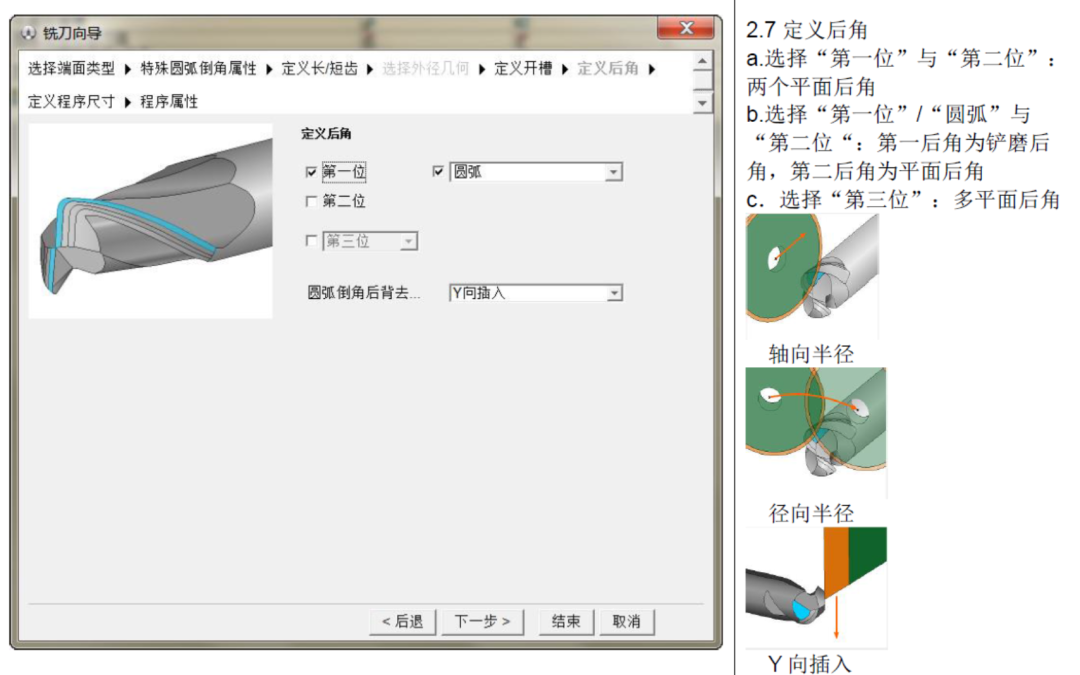

2.7	定义后角	支持「第一位+第二位」双平面后角、铲磨后角+平面后角组合、多平面后角

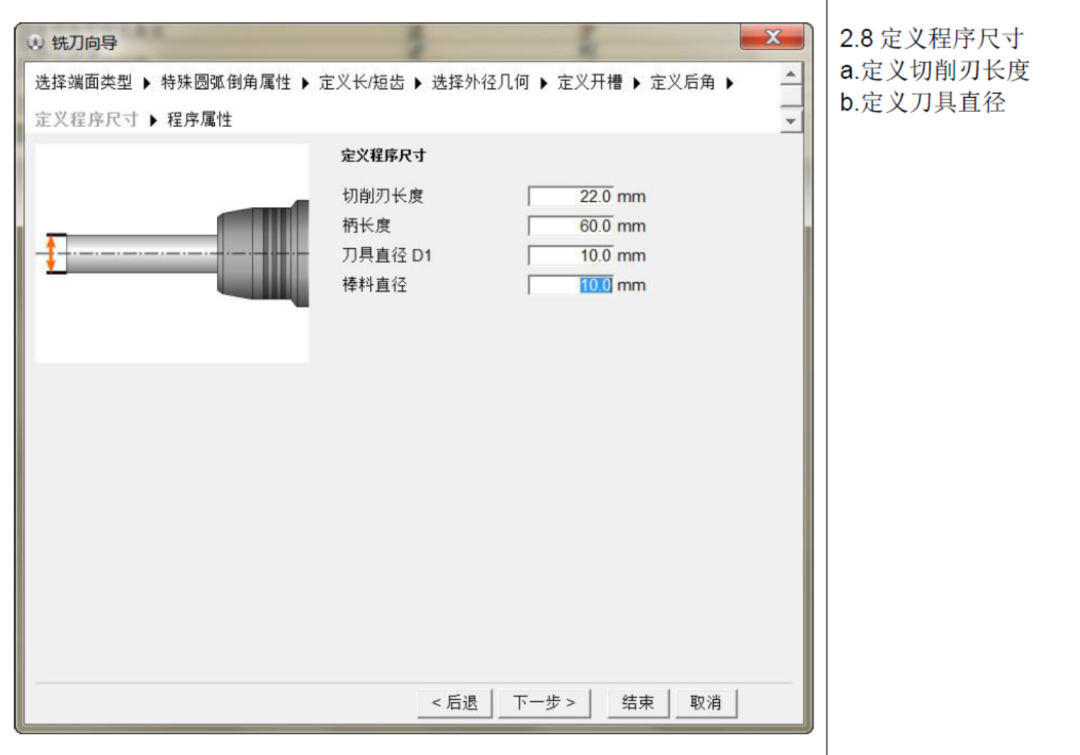

2.8	定义程序尺寸	切削刃长度、刀具直径

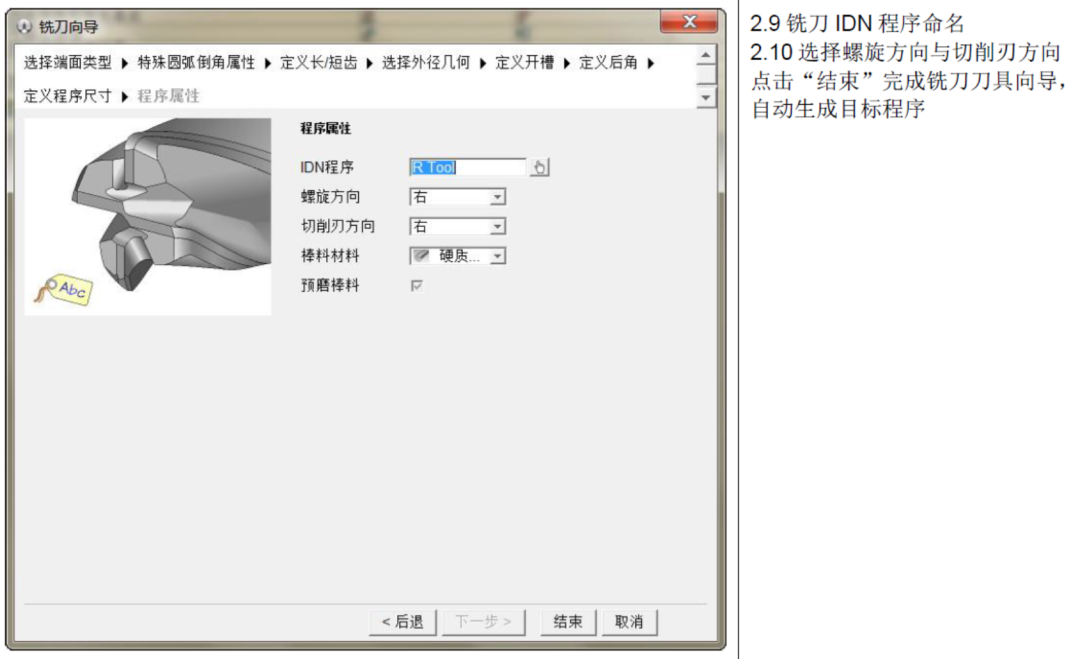

2.9	铣刀 IDN 程序命名	为刀具程序命名
2.10	选择螺旋方向与切削刃方向	完成后自动生成目标程序

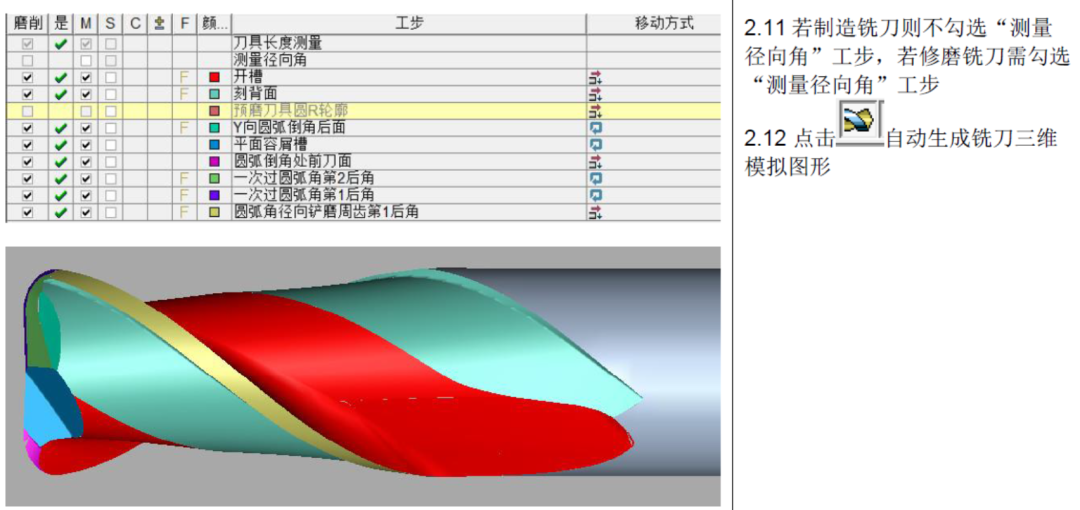

2.11	测量工步设置	制造新刀时不勾选「测量径向角」；修磨旧刀时需勾选
2.12	三维模拟	自动生成铣刀三维模拟图形，验证刀具造型

关键要点：步骤 2.11 中「制造」与「修磨」的选择决定了是否需要测量工步，这是容易混淆的关键节点。

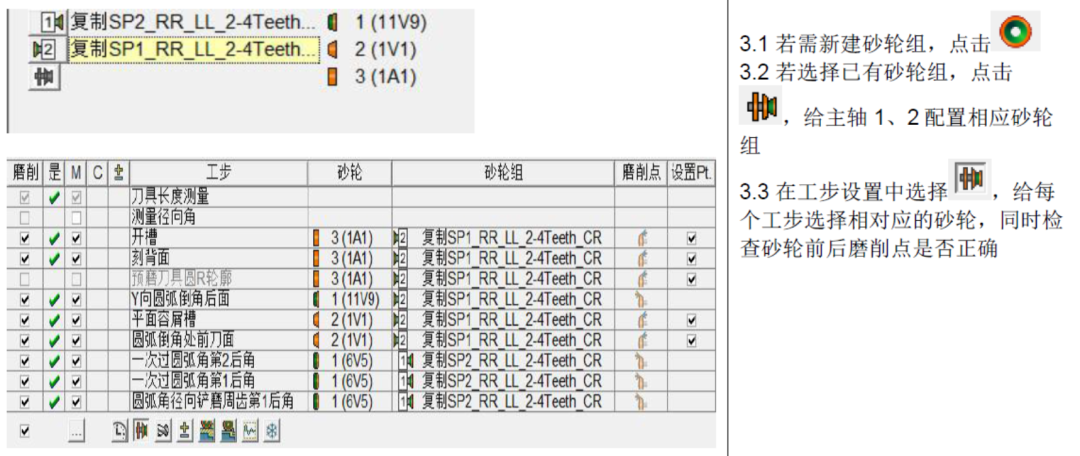

三、选择砂轮3.1新建砂轮组：点击新建按钮创建新的砂轮组。3.2选择已有砂轮组：为主轴 1、主轴 2分别配置对应砂轮组。3.3工步级砂轮选择：在每个工步设置中指定对应砂轮，并检查砂轮前后磨削点是否正确。

砂轮的选择直接影响磨削质量和刀具寿命，需根据刀具材料和加工要求合理选配。

四、铣刀结构设计：设置各工步参数

[color=var(--color-fg-default)]这是最详细的参数微调阶段，涵盖以下工步：

[td]

工步	设置内容

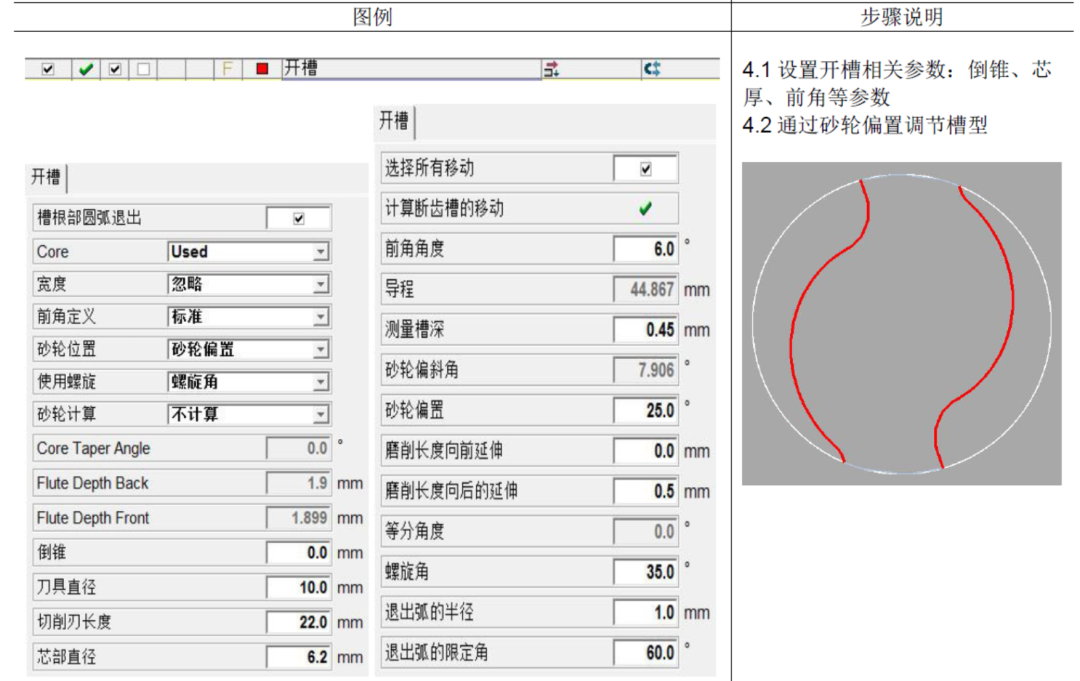

4.1	开槽参数：倒锥、芯厚、前角等
4.2	砂轮偏置调节槽型：通过砂轮偏置精确控制槽型

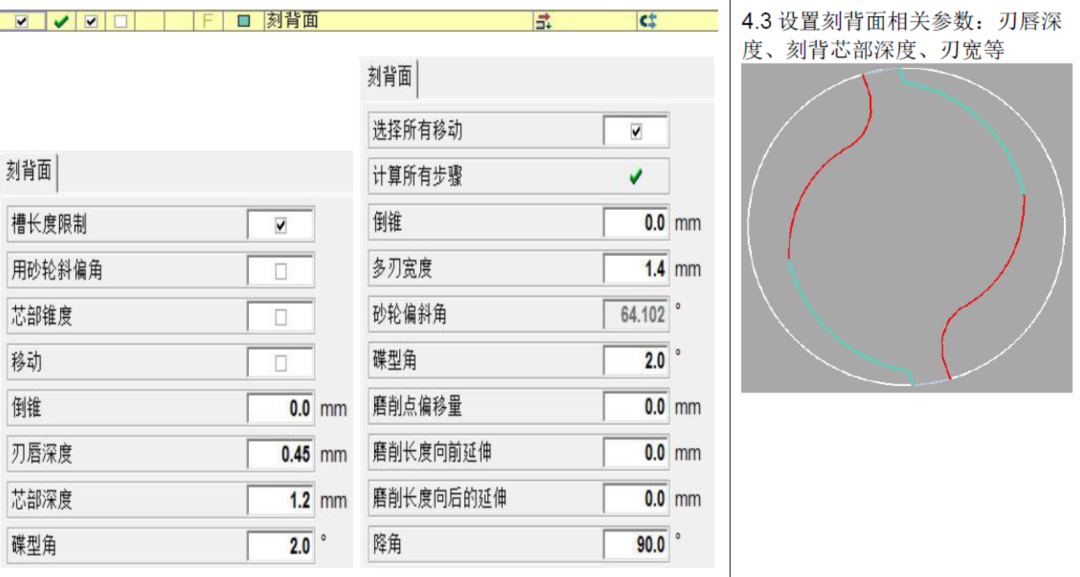

4.3	刻背面参数：刃唇深度、刻背芯部深度、刃宽

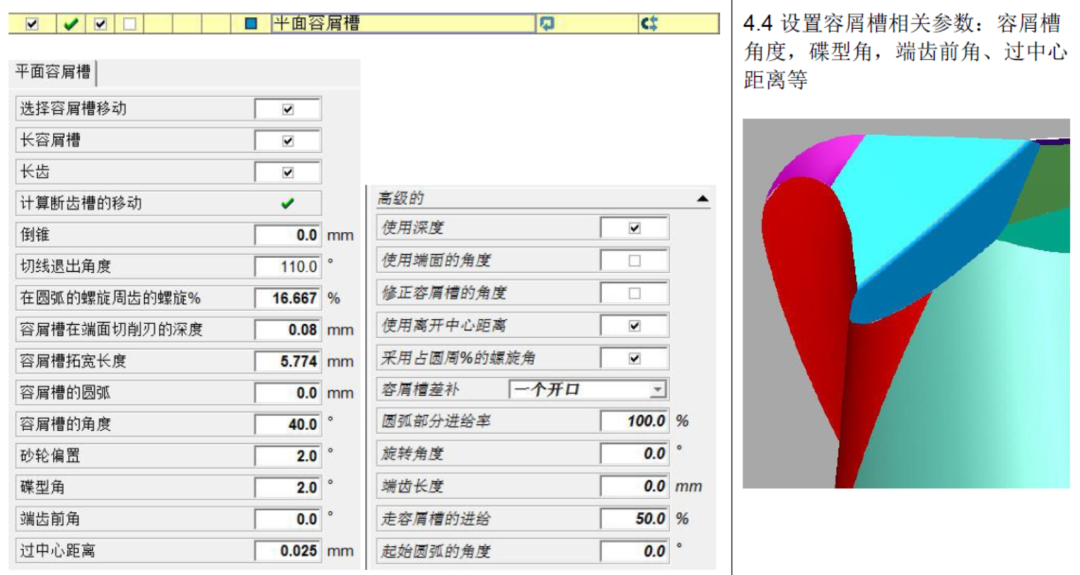

4.4	容屑槽参数：容屑槽角度、碟型角、端齿前角、过中心距离

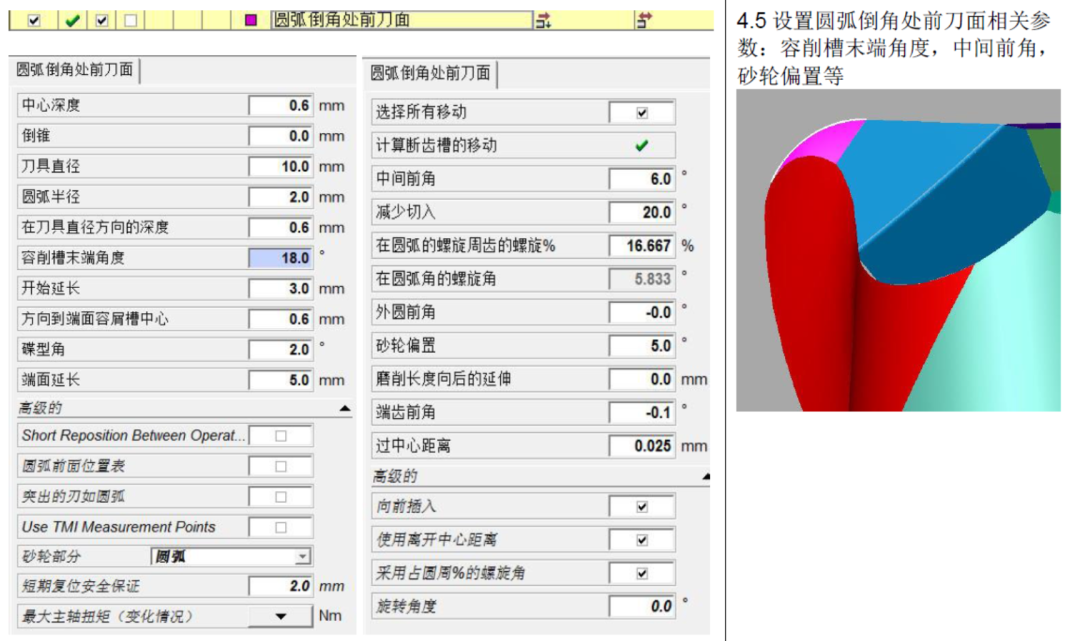

4.5	圆弧倒角前刀面参数：容削槽末端角度、中间前角、砂轮偏置

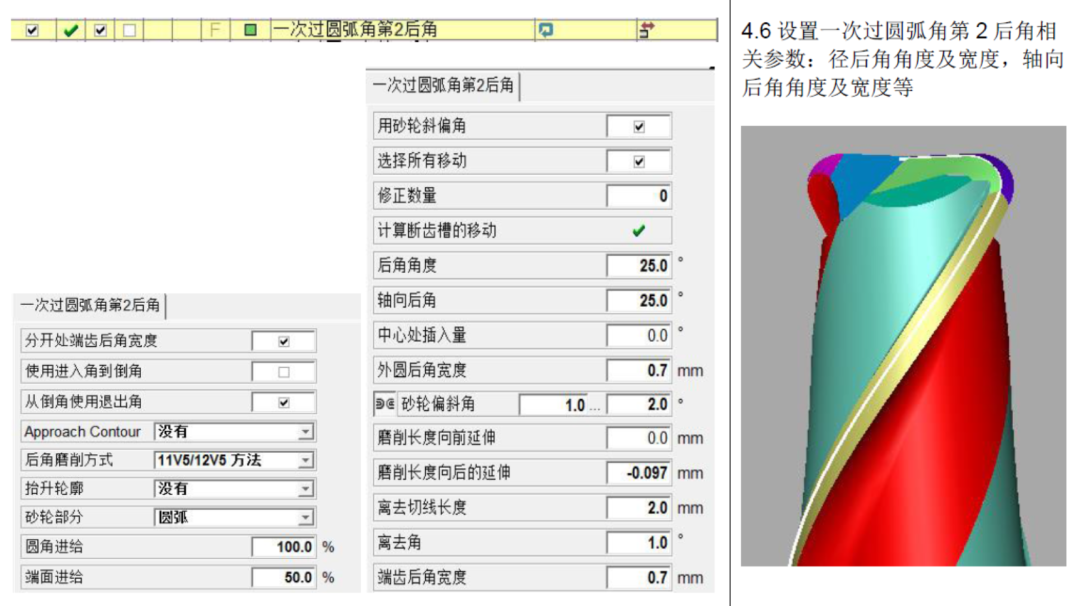

4.6	一次过圆弧角第2后角：径后角角度及宽度、轴向后角角度及宽度

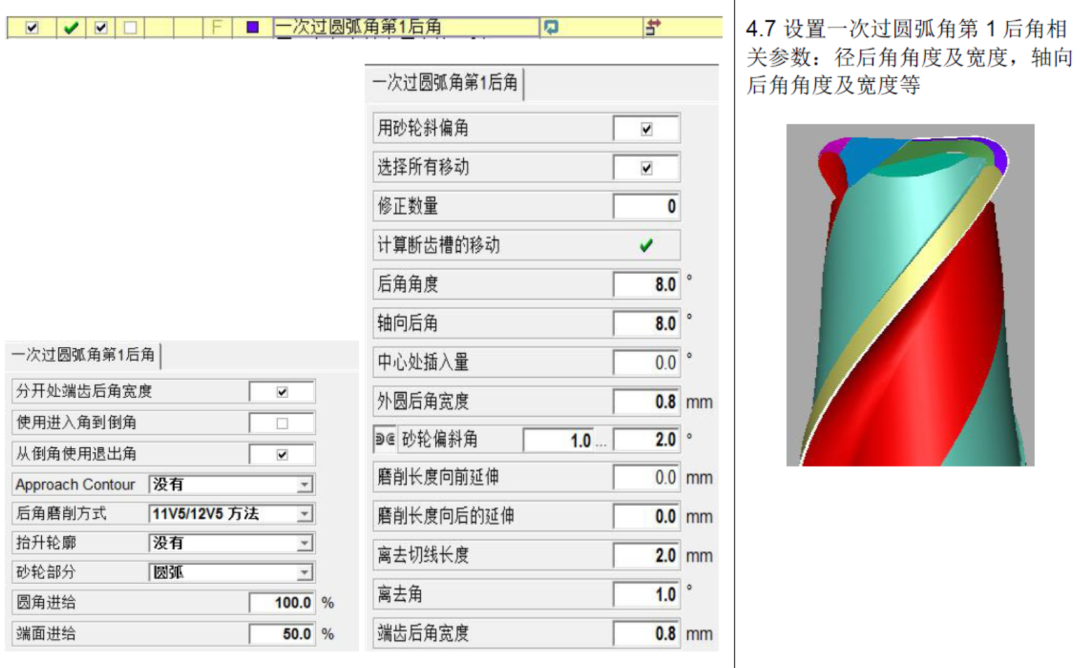

4.7	一次过圆弧角第1后角：径后角角度及宽度、轴向后角角度及宽度

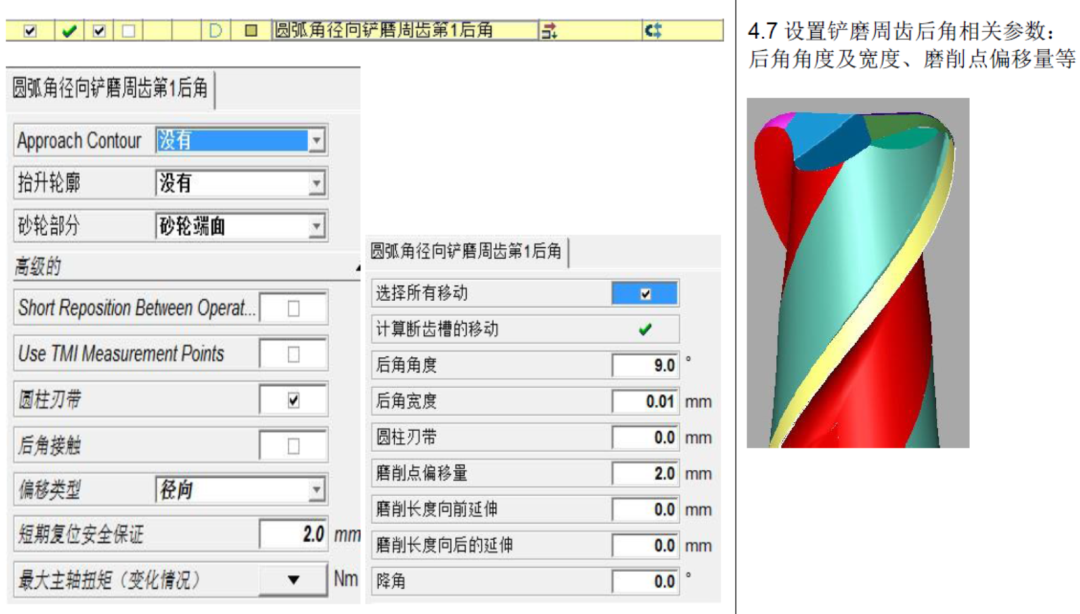

4.7	铲磨周齿后角：后角角度及宽度、磨削点偏移量

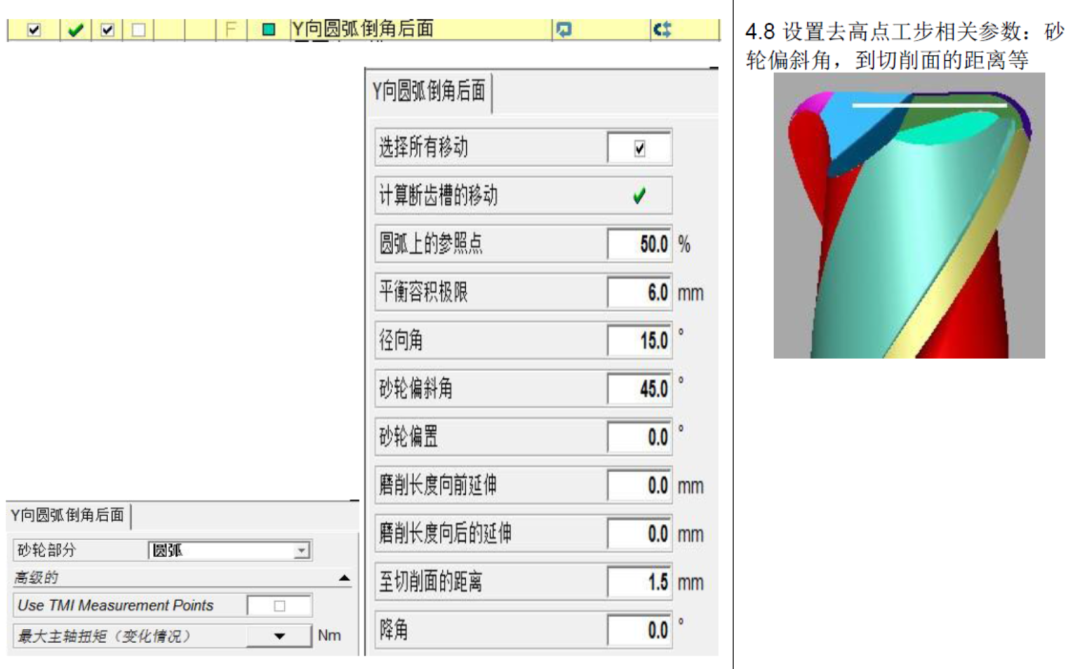

4.8	去高点工步：砂轮偏斜角、到切削面的距离

每个工步都有对应的三维可视化预览，操作者可实时观察参数调整对刀具几何形状的影响。

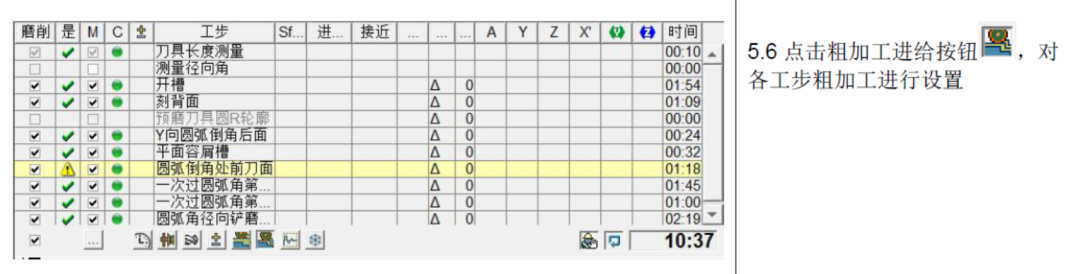

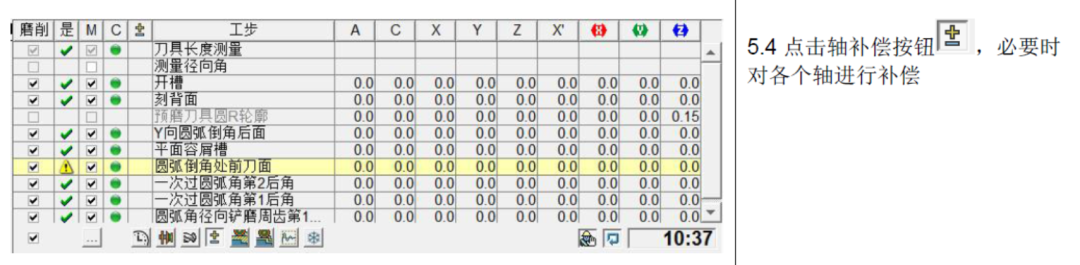

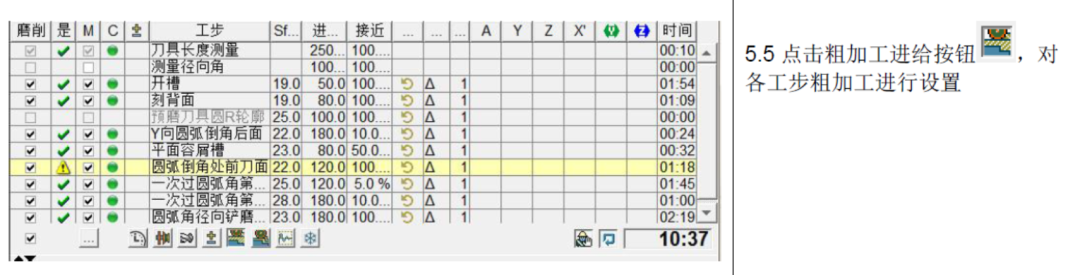

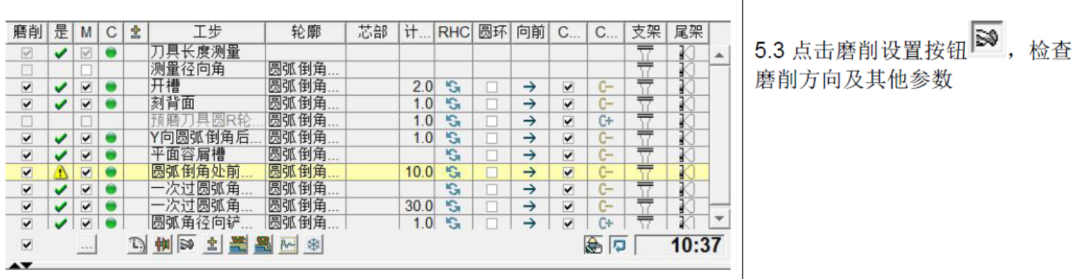

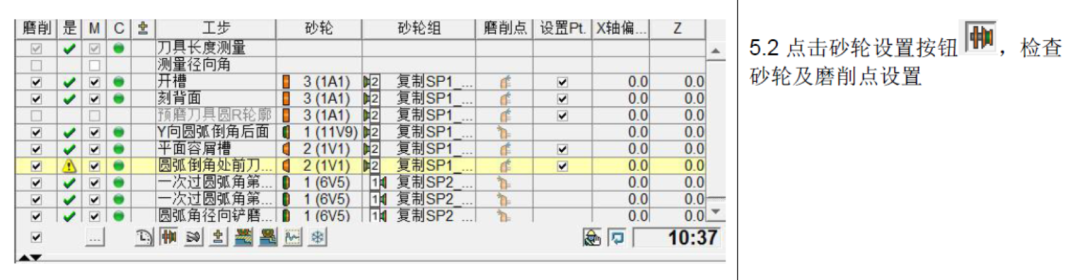

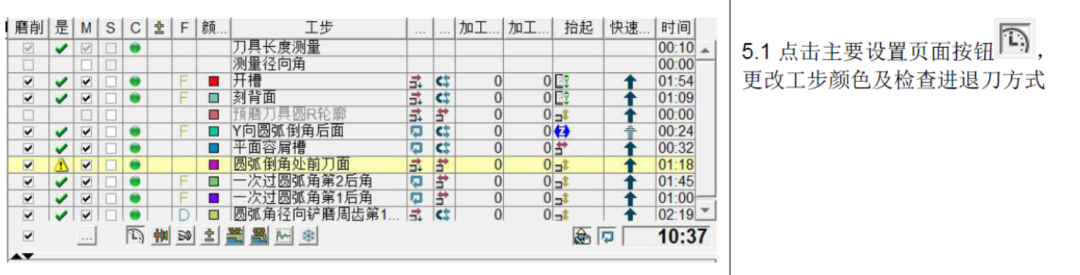

五、磨削工步设定

[color=var(--color-fg-default)]在结构参数确定后，进入磨削工艺参数的设定：

[td]

此阶段确保磨削过程的实际运动参数合理，避免过切、欠切或砂轮异常磨损。

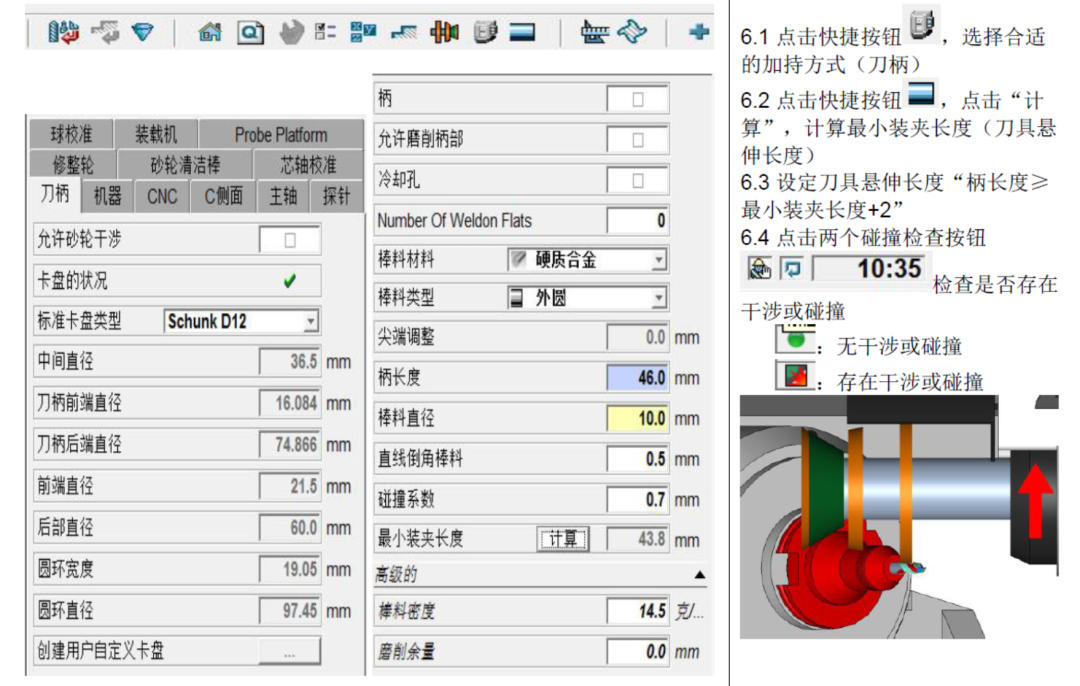

六、检查碰撞及干涉

[color=var(--color-fg-default)]最后的验证阶段，确保刀具装夹方案安全可靠：

[td]

[color=var(--color-fg-default)]碰撞检查结果有两种状态：

[color=var(--color-fg-default)]✅无干涉或碰撞→ 程序可用

[color=var(--color-fg-default)]❌存在干涉或碰撞→ 需调整装夹方案或刀具参数

整体流程

1启动软件 → 刀具向导(定义参数) → 选择砂轮 → 结构设计(微调工步) → 磨削设定 → 碰撞检查2① ② ③ ④ ⑤ ⑥
